عیوب و راه حل های رایج برای قطعات خمشی فلزی چیست؟

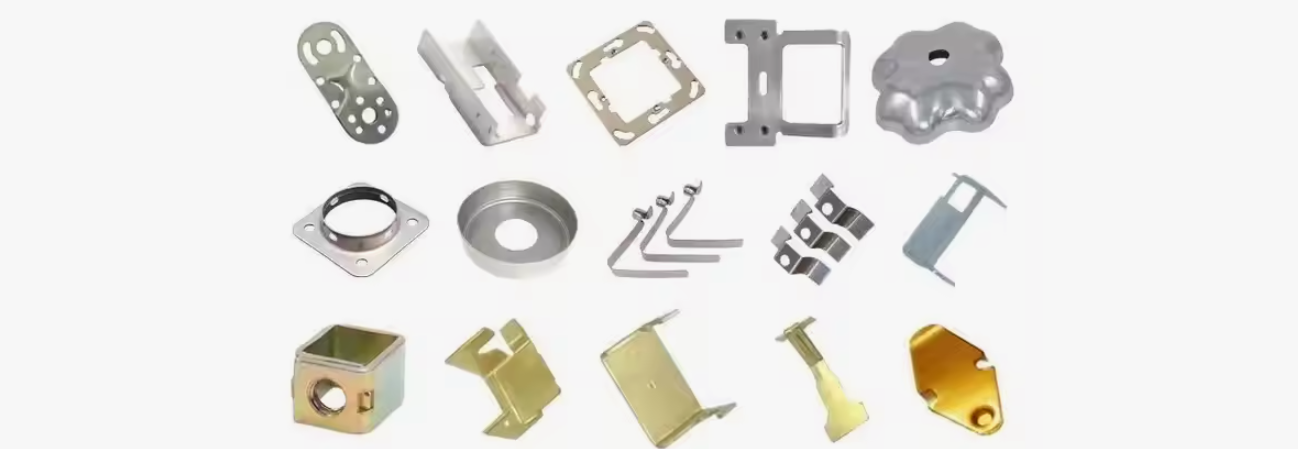

قطعات خمشی فلزی به طور گسترده در صنایع مختلف مانند خودروسازی، هوافضا، ساخت و ساز و الکترونیک استفاده می شود.  آنها از طریق خمش مکانیکی در طول فرآیند تولید به اشکال و عملکردهای خاصی تبدیل می شوند. با این حال، در تولید واقعی، قطعات خمشی فلزی اغلب با عیوب مختلفی روبرو هستند که بر کیفیت، عملکرد و طول عمر آنها تأثیر می گذارد. این مقاله شما را با عیوب رایج در قطعات خمشی فلزی آشنا می‌کند و راه‌حل‌های مربوطه را برای کمک به تولیدکنندگان برای بهبود راندمان تولید و کیفیت قطعه پیشنهاد می‌کند.

1. ترک خمشی
علل نقص:
انتخاب نادرست مواد: اگر مواد فلزی شکل پذیری ضعیفی داشته باشد یا خیلی سخت باشد، احتمالاً در طول فرآیند خمش ترک ایجاد می شود.
زاویه خمش خیلی کوچک: در طول فرآیند خمش، یک زاویه یا شعاع خمشی کوچک به راحتی می تواند باعث ایجاد تنش داخلی بیش از حد در ماده شود و منجر به ایجاد ترک شود.
توزیع تنش ناهموار: اگر توزیع تنش در طول فرآیند خمش ناهموار باشد، تنش در برخی از قسمت‌ها ممکن است از ظرفیت باربری ماده بیشتر شود و باعث ایجاد ترک موضعی شود.

راه حل ها:
انتخاب مواد مناسب: بر اساس الزامات طراحی قطعه، موادی با شکل پذیری خوب و سختی کمتر انتخاب کنید و از فلزات شکننده اجتناب کنید.
بهینه سازی شعاع خمشی: با افزایش شعاع خمش یا تنظیم زاویه خمش، غلظت تنش را در داخل ماده کاهش دهید و از ترک خوردن جلوگیری کنید.
عملیات پیش گرم کردن: برای برخی از مواد فلزی سخت تر، عملیات پیش گرمایش مناسب می تواند شکل پذیری آنها را بهبود بخشد و خطر ترک خوردگی را کاهش دهد.

2. چروک شدن سطح
علل نقص:
خمش بیش از حد: هنگام انجام خمش با زاویه بزرگ، چین و چروک به راحتی بر روی سطح فلز به خصوص در ورق فلزی نازک ایجاد می شود.
توزیع فشار ناهموار: اگر فشار اعمال شده در طول فرآیند خمش ناهموار باشد، می تواند باعث ایجاد چین و چروک در سطح نواحی محلی شود.
عیوب سطح مواد: اگر سطح فلز دارای نقص یا خراش باشد، خم شدن باعث تشدید ایجاد چین و چروک می شود.

راه حل ها:
تنظیم پارامترهای خمش: از خم شدن بیش از حد خودداری کنید و از مناسب بودن زاویه و شعاع خمش اطمینان حاصل کنید. برای اطمینان از اعمال فشار یکنواخت از ماشین آلات و ابزار خم کن مناسب استفاده کنید.
اتخاذ فرآیند ضخیم شدن: برای ورق فلزی نازک، می توان یک فرآیند ضخیم شدن را قبل از تولید اتخاذ کرد تا چین و چروک های ناشی از کشش موضعی در طول فرآیند خمش کاهش یابد. درمان سطحی: با بهینه‌سازی روش‌های عملیات سطحی مواد، عیوب سطحی کاهش می‌یابد و خطر چروک شدن را کاهش می‌دهد.

3. خم شدن و تاب برداشتن
علل نقص:
گرمایش ناهموار: اگر توزیع دمای فلز در طول فرآیند گرمایش ناهموار باشد، ممکن است منجر به تاب برداشتن قطعه پس از خمش شود.
تنش ناهموار در حین خمش: توزیع نابرابر نیروهای خارجی روی فلز در حین خمش نیز می تواند منجر به تاب برداشتن پس از خمش شود.
ضخامت مواد نابرابر: اگر ضخامت ورق فلزی ناسازگار باشد، قطعات ضخیم تر در هنگام خمش بیشتر مستعد تنش بیشتری هستند که منجر به تاب برداشتن می شود.

راه حل ها:
گرمایش یکنواخت: اطمینان حاصل کنید که توزیع دمای مواد فلزی در طول فرآیند گرمایش یکنواخت است تا از تغییر شکل ناشی از گرمای بیش از حد موضعی یا سرد شدن کم جلوگیری شود.
طراحی تنش بهینه: با بهبود فرآیند خمش، از تنش یکنواخت در طول خمش، به ویژه در خمش چند نقطه ای اطمینان حاصل کنید و سعی کنید از تنش موضعی بیش از حد خودداری کنید.
اصلاح تاب برداشتن پس از خم شدن: پس از خم شدن، اصلاح را می توان از طریق فرآیندهای اصلاحی مانند خمش معکوس یا استفاده از دستگاه صاف کننده انجام داد.

4. انحراف ابعادی
علل نقص:
دقت ناکافی تجهیزات: دقت ناکافی یا تنظیم نادرست تجهیزات خمشی می تواند به راحتی منجر به انحراف ابعادی در قطعات خم شده شود.
ساییدگی قالب: سایش قالب در حین استفاده بر دقت قطعات تأثیر می گذارد و در نتیجه ابعادی را برآورده نمی کند.
بازیابی الاستیک مواد: فلزات پس از خمش دارای درجه خاصی از بازیابی الاستیک هستند، به خصوص فولاد با مقاومت بالا که ممکن است منجر به انحراف در زاویه و ابعاد خمشی شود.

راه حل ها:
کالیبراسیون تجهیزات معمولی: اطمینان حاصل کنید که تجهیزات خمشی به طور منظم بازرسی و کالیبره شده اند تا دقت آن تضمین شود.
از قالب های با دقت بالا استفاده کنید: در طراحی و ساخت قالب، از دقت بالای قالب ها اطمینان حاصل کنید تا از انحراف ابعادی قطعات به دلیل سایش جلوگیری کنید.
تخمین بازیابی الاستیک: اثر بازیابی الاستیک فلز را در مرحله طراحی در نظر بگیرید و اصلاحات ابعادی مناسب را بر اساس ضریب بازیافت مواد مختلف انجام دهید.

5. خراش و فرورفتگی سطحی
علل نقص:
عملکرد نامناسب: عملکرد نامناسب در طول فرآیند خم شدن، مانند تراز نادرست قالب یا بستن ناایمن، ممکن است منجر به خراش یا فرورفتگی روی سطح فلز شود.
نیروی ضربه بیش از حد: نیروی ضربه بیش از حد یا عملکرد ناپایدار در طول فرآیند خمش ممکن است باعث ایجاد فرورفتگی در سطح قطعه شود. وجود آلاینده: اگر سطوح میز کار، ابزارها، قالب ها و غیره دارای لکه های روغن، براده های فلزی یا سایر مواد خارجی باشد، به راحتی می تواند باعث ایجاد خراش روی سطح فلز در هنگام خم شدن شود.

راه حل ها:
بهینه سازی پارامترهای فرآیند: فشار و سرعت خمش را تنظیم کنید تا از نیروی ضربه بیش از حد که می تواند باعث آسیب سطح شود جلوگیری کنید.
محیط کار را تمیز کنید: تجهیزات و محیط کار را تمیز نگه دارید تا مطمئن شوید که سطوح قطعات و قالب ها عاری از آلودگی هستند.
تقویت آموزش عملیاتی: آموزش هایی را به اپراتورها ارائه دهید تا از ایجاد خراش و فرورفتگی در حین کار اطمینان حاصل شود.

6. خستگی و ترک خوردگی فلز
علل نقص:
خمش بیش از حد: پس از خمش مکرر، به ویژه چرخه های خمش مکرر، مواد فلزی می توانند خستگی فلز را تجربه کنند که منجر به ترک خوردن می شود.
کشش بیش از حد: در طول فرآیند خمش، اگر بخشی از فلز بیش از حد کشیده شود، ممکن است منجر به ایجاد ریزترک‌ها و در نهایت ترک خوردن شود.

راه حل ها:
اجتناب از خمش بیش از حد: در مرحله طراحی، اطمینان حاصل کنید که زاویه و شعاع خمش مناسب است تا از حد مجاز خمش فلز جلوگیری شود.
انتخاب مواد مناسب: برای قطعاتی که نیاز به خم شدن مکرر دارند، مواد فلزی با مقاومت در برابر خستگی خوب را انتخاب کنید.
انجام پس پردازش: قطعات فلزی خم شده را می توان تحت عملیات حرارتی یا سخت شدن سطحی قرار داد تا مقاومت و دوام آنها در برابر خستگی بهبود یابد.

قطعات خمشی فلزی ممکن است در طول فرآیند ساخت با عیوب مختلفی مواجه شوند. این عیوب نه تنها بر عملکرد و کیفیت قطعات تأثیر می گذارد بلکه ممکن است منجر به ضایعات محصول و کاهش راندمان تولید شود. با انتخاب منطقی مواد، بهینه سازی طراحی فرآیند، بهبود دقت تجهیزات و تقویت کنترل عملیاتی، می توان از این عیوب به طور موثر جلوگیری کرد یا کاهش داد.
