پایه های پالت و شاخه های تودرتو برای چه مواردی استفاده می شود؟

پایه های پالت و شاخه های تودرتو دو جزء پلاستیکی مکمل هستند که عمدتاً با پالت های ورق و پالت های عرشه تخت برای حل دو مشکل متمایز اما مرتبط استفاده می شوند: پایه های پالت فاصله مورد نیاز برای ورود لیفتراک و جک پالت را از زمین ایجاد می کنند ، در حالی که شاخه های تودرتو به پالت های خالی مجهز به پایه اجازه می دهد تا به صورت فشرده روی هم چیده شوند برای ذخیره سازی و تدارکات بازگشت. آنها با هم، سیستم های پالت سبک وزن، بهداشتی و فضای کارآمد را فعال می کنند که به طور گسترده در فرآوری مواد غذایی، داروسازی، تامین قطعات خودرو و توزیع خرده فروشی استفاده می شود.

بدون پایه پالت، یک پالت ورق صاف مستقیماً روی زمین می‌نشیند و هیچ شکافی برای ورود دوشاخه وجود ندارد و جابجایی مکانیکی را غیرممکن می‌کند. بدون پلاگ‌های تودرتو، پالت‌های مجهز به پایه را نمی‌توان به طور مؤثر روی هم چید، زیرا پایه‌های یک پالت به‌جای قفل شدن روی عرشه پالت زیر قرار می‌گیرد و فضای عمودی انبار قابل توجهی را هدر می‌دهد. درک هر دو مؤلفه و نحوه کار آنها با هم برای هر کسی که یک سیستم پالت مدرن را مشخص یا راه اندازی می کند ضروری است.

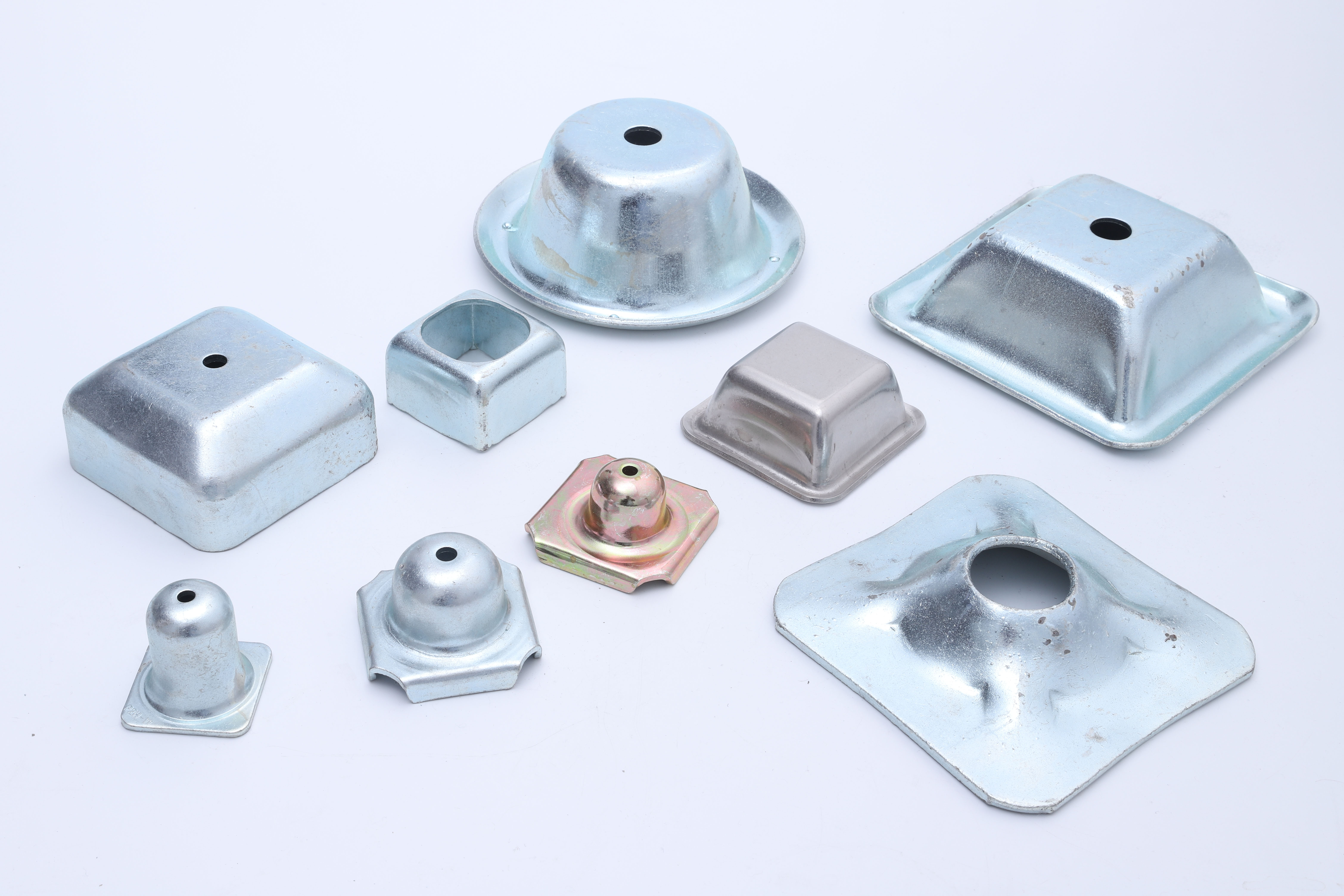

پای پالت چیست و چگونه کار می کند؟

پایه های پالت - که پایه های پالت یا تکیه گاه های پالت نیز نامیده می شوند - درج های پلاستیکی قالب گیری شده ای هستند که در روزنه های از پیش ساخته شده در گوشه ها (و گاهی اوقات در مرکز) یک پالت ورق یا عرشه پالت پلاستیکی صاف قرار می گیرند. پس از وارد شدن، آنها از سطح پالت به سمت پایین بیرون می آیند، عرشه را از سطح زمین بلند می کنند و شکافی ایجاد می کنند که به لنگه های لیفتراک یا چنگال های جک پالت اجازه می دهد تا زیر آن بلغزند و بار را درگیر کنند.

ابعاد استاندارد و فاصله چنگال

پایه های پالت در ارتفاع های مختلف برای مطابقت با الزامات ورودی تجهیزات حمل و نقل مختلف موجود است. رایج ترین ارتفاع ها عبارتند از:

• 75 میلی متر (3 اینچ) - حداقل ارتفاع مناسب برای جک های پالت دستی در اکثر بازارها. فاصله چنگال مناسبی را برای چرخ های جک پالت استاندارد و ضخامت دوشاخ فراهم می کند
• 100 میلی متر (4 اینچ) - پرکاربردترین ارتفاع؛ سازگار با لیفتراک های تعادلی و جک های پالت، حاشیه ورود راحت چنگال را فراهم می کند
• 150 میلی متر (6 اینچ) - در مواردی که نیاز به فضای خالی اضافی است، استفاده می شود، مانند زمانی که چرخ های جک پالت باید بر روی طبقات ناهموار سوار شوند یا در مواردی که سیستم های خودروی هدایت شونده خودکار (AGV) به فاصله سنسور اضافی نیاز دارند.

پایه های پالت معمولاً از پلی اتیلن با چگالی بالا (HDPE) یا پلی پروپیلن (PP) ساخته می شوند که هر دو مقاومت خوبی در برابر ضربه، مقاومت شیمیایی و مطابقت با مقررات تماس با مواد غذایی دارند. پاها به دهانه های پالت فشار می آورند و به گونه ای طراحی شده اند که برای تمیز کردن یا تعویض بدون ابزار در اکثر سیستم ها قابل جابجایی هستند.

ظرفیت بار و نقش ساختاری

پایه های پالت صرفاً فاصله دهنده نیستند، بلکه عناصر ساختاری باربر هستند. پاها کل وزن پالت و محموله آن را از طریق یک ردپای تماس نسبتاً کوچک به کف منتقل می کنند، به این معنی که آنها باید طوری مهندسی شوند که بار را بدون ترک خوردن یا تغییر شکل در شرایط بارگذاری دینامیکی و استاتیکی توزیع کنند. پایه های پالت باکیفیت رتبه بندی می شوند بارهای ساکن 1000 کیلوگرم تا 2000 کیلوگرم در هر مجموعه چهار فوتی و رتبه‌بندی‌های پویا (در حین حمل و نقل) معمولاً پایین‌تر هستند 500 کیلوگرم تا 1000 کیلوگرم - به دلیل بارهای شوک و ارتعاشی که در هنگام حمل و نقل لیفتراک و حمل و نقل وسیله نقلیه با آن مواجه می شوند.

هندسه داخلی پایه های پالت - معمولاً آجدار یا مشبک به جای جامد - برای به حداکثر رساندن سختی در واحد ماده طراحی شده است و وزن قطعه را سبک نگه می دارد و در عین حال ظرفیت بار مورد نیاز را حفظ می کند. پایه های پلاستیکی جامد با ظرفیت معادل به طور قابل توجهی سنگین تر و گران تر برای تولید خواهند بود.

پریزهای تودرتو چیست و چرا ضروری هستند؟

شمع های تودرتو - که گاهی به آن شاخه های انباشته یا شمع های ضد لانه می گویند - درج های پلاستیکی ثانویه ای هستند که در بالای دیافراگم پای پالت (همان سوراخی که پا از پایین اشغال می کند) قرار می گیرند و به سمت بالا از سطح عرشه پالت بیرون می آیند. هدف آنها دریافت پایه های پالت است که مستقیماً در بالا انباشته شده اند، و پایه های پالت بالایی را هدایت و قرار می دهند تا پشته پایدار باشد و پالت های بالایی به سادگی روی سطح عرشه پالت زیر قرار نگیرند.

مکانیسم تودرتو توضیح داده شد

هنگامی که پالت های خالی با پایه بدون پلاگ های تودرتو روی هم قرار می گیرند، پایه های پالت بالایی روی عرشه صاف پالت پایینی قرار می گیرند. این بدان معناست که هر پالت در پشته، ارتفاع کامل پا (به عنوان مثال، 100 میلی متر) را به ارتفاع کلی پشته اضافه می کند. یک پشته از 10 پالت با فوت 100 میلی متر تقریباً خواهد بود قد 1100 میلی متر (یک ارتفاع پالت به اضافه 9 ارتفاع پای اضافی هر کدام 100 میلی متر).

با نصب شمع‌های تودرتو، پایه‌های پالت بالایی در پریزهایی قرار می‌گیرند که بالای عرشه پالت پایینی قرار دارند. پایه های پالت بالایی به طور موثر در ناحیه دیافراگم پالت پایینی فرو می روند و ارتفاع افزایشی اضافه شده توسط هر پالت انباشته را تا حدودی کاهش می دهند. 25 تا 40 میلی متر به جای ارتفاع کامل پا همان پشته 10 پالت با شاخه های تودرتو ممکن است فقط باشد ارتفاع 500 تا 600 میلی متر - کاهش نزدیک به 50٪ در ارتفاع پشته، که مستقیماً به صرفه جویی در فضای ذخیره سازی و بهبود راندمان حمل و نقل در هنگام بازگرداندن پالت های خالی ترجمه می شود.

مزایای پایداری دوشاخه های تودرتو

فراتر از کارایی فضا، دوشاخه های تودرتو پایداری پشته را بهبود می بخشد. هنگامی که پاها در پریزهای دوشاخه قرار می گیرند، پالت های انباشته به طور مثبت نسبت به یکدیگر قرار می گیرند - آنها نمی توانند بدون غلبه بر درگیری مکانیکی پا در پلاگین به سمت جانبی بلغزند. این امر خطر فروپاشی پشته را در حین جابجایی و حمل و نقل پالت های خالی کاهش می دهد، که در هنگام جابجایی پشته های 15 تا 20 پالت خالی توسط لیفتراک، یک ملاحظات ایمنی معنادار است.

کاربردهای کلیدی در سراسر صنایع

ترکیبی از پایه های پالت و شاخه های تودرتو باعث می شود که سیستم های پالت ورق در طیف وسیعی از محیط های صنعتی پر تقاضا که در آن پالت های بلوک یا استرینگر معمولی محدودیت هایی دارند، کاربردی باشد.

فرآوری مواد غذایی و زنجیره سرد

پالت‌های پلاستیکی مسطح با پایه‌های قابل جابجایی و شاخه‌های تودرتو در تأسیسات فرآوری مواد غذایی غالب هستند، زیرا سطوح صاف و عرشه بسته آن‌ها هیچ شکافی برای نگهداری باکتری‌ها ندارند که یک نیاز بهداشتی حیاتی است. پایه ها و شاخه ها به یک اندازه قابل تمیز شدن هستند: از آنجایی که قابل جابجایی هستند، می توان آنها را از عرشه پالت خارج کرد، به طور جداگانه در ماشین ظرفشویی صنعتی شسته و مجدداً نصب کرد. انطباق با استانداردهای ایمنی مواد غذایی مانند HACCP و BRC نیازمند این سطح از تمیزی از تمام سطوح تماس با محصول، از جمله سیستم پالت است.

در انبار سرد، قطعات پلاستیکی خواص مکانیکی خود را در دماهای پایین تر حفظ می کنند -30 درجه سانتی گراد برخلاف پالت‌های چوبی که رطوبت را جذب می‌کنند، منجمد می‌کنند و می‌توانند خرده‌ها را بریزند یا محصول را در دمای بسیار پایین آلوده کنند.

لجستیک دارویی و بهداشتی

محیط های GMP (Good Manufacturing Practice) به پالت هایی نیاز دارند که ذرات، خرده ها یا آلاینده ها را از بین نبرند و می توانند از نظر تمیزی تأیید شوند. سیستم های پالت پلاستیکی با پایه و شاخه های تودرتو این نیازها را برآورده می کنند. قابلیت جدا شدن پایه ها و شاخه ها همچنین امکان تعویض تک تک قطعات را در صورت بروز آسیب می دهد و از هزینه تعویض کل پالت جلوگیری می کند.

قطعات خودرو و ساخت و ساز

زنجیره‌های تامین خودرو از پالت‌های ورق با اندازه‌های سفارشی با پایه‌های دقیق قرار داده شده برای ایجاد موقعیت‌های بارگذاری پایدار و قابل تکرار برای قطعات در حال حرکت در فرآیندهای تولید JIT (در زمان مقرر) استفاده می‌کنند. هندسه ثابت پایه های پالت پلاستیکی، سیستم های حمل و نقل خودکار - نوار نقاله ها، AGV ها، ایستگاه های برداشت رباتیک - را قادر می سازد تا با پالت های بارگذاری شده در موقعیت های شناخته شده و قابل تکرار بدون تنظیم دستی ارتباط برقرار کنند.

توزیع خرده فروشی و تحقق تجارت الکترونیک

مراکز توزیع با حجم بالا از لانه سازی فشرده پالت های خالی با دوشاخه های نصب شده بهره می برند که باعث کاهش فضای کف و فضای تریلر مصرف شده توسط ذخیره سازی و بازگشت پالت خالی می شود. در عملیاتی که رسیدگی می کند صدها حرکت پالت در روز کاهش 40 تا 50 درصدی در ارتفاع پشته پالت خالی که توسط شاخه های تودرتو فعال می شود، می تواند سطح معنی داری کف انبار را آزاد کند و تعداد بارهای تریلر مورد نیاز برای بازگرداندن پالت های خالی را کاهش دهد.

پای پالت در مقابل دوشاخه های تودرتو: نقش ها و مشخصات مقایسه شده است

مواد و ملاحظات انطباق

مشخصات مواد پایه های پالت و شاخه های تودرتو صرفاً یک ملاحظات عملکرد نیست - در صنایع تحت نظارت، یک الزام انطباق است که باید مستند و قابل تأیید باشد.

مطابقت با تماس با غذا

برای استفاده در فرآوری مواد غذایی، پایه های پالت و شمع های تودرتو باید از پلیمرهایی ساخته شوند که با مقررات تماس با غذا مطابقت دارند. در اتحادیه اروپا، این به معنای انطباق با مقررات اتحادیه اروپا شماره 10/2011 روی مواد پلاستیکی در تماس با غذا در ایالات متحده، مطابقت با FDA 21 CFR مربوط به نوع پلیمر مورد نیاز است. تامین کنندگان باید بتوانند اسناد اعلامیه انطباق (DoC) را برای هر ماده مورد استفاده ارائه دهند.

مقاومت شیمیایی

هم HDPE و هم PP مقاومت خوبی در برابر طیف وسیعی از مواد شیمیایی پاک کننده از جمله شوینده های قلیایی، اسیدها در غلظت های متوسط و عوامل ضدعفونی کننده مانند محلول های هیپوکلریت رقیق دارند. با این حال، برخی از پاک کننده های تخصصی - به ویژه حلال های با غلظت بالا یا عوامل اکسید کننده - می توانند این پلیمرها را در طول زمان تجزیه یا شکننده کنند. اپراتورها باید سازگاری شیمیایی مواد تمیزکننده خاص مورد استفاده در تاسیسات خود را قبل از متعهد شدن به مشخصات مواد پای پالت بررسی کنند.

کدگذاری رنگ برای کنترل عملیاتی

پایه های پالت و شاخه های تودرتو اغلب در رنگ های خاص برای پشتیبانی از مدیریت عملیاتی عرضه می شوند. کاربردهای رایج کدگذاری رنگ عبارتند از:

• تفکیک منطقه - رنگ های مختلف به پایه های مورد استفاده در مناطق مواد خام، تولید و کالاهای نهایی اختصاص داده شده است تا از آلودگی متقاطع پالت ها بین مناطق تحت کنترل بهداشت جلوگیری شود.
• شناسایی ظرفیت بار - رنگی که ارتفاع نامی یا ظرفیت بارگذاری پا را نشان می‌دهد و خطر استفاده نادرست از قطعات را در کاربردهای با بار بالا کاهش می‌دهد.
• آلرژن یا تفکیک محصول - در تأسیسات غذایی که محصولات حاوی آلرژن را مدیریت می کنند، اجزای پالت با کد رنگی به اجرای پروتکل های جداسازی فیزیکی کمک می کنند.
• قابلیت مشاهده کامپوننت - پایه‌ها و شاخه‌های با رنگ روشن در طول فرآیند تمیز کردن و نصب مجدد راحت‌تر پیدا می‌شوند و خطر خطاهای مونتاژ مجدد پس از شستشو را کاهش می‌دهند.

گردش کار عملیاتی: چگونه پاها و دوشاخه ها با هم استفاده می شوند

در عمل، پایه های پالت و شاخه های تودرتو با حرکت پالت در چرخه عملیاتی خود تعویض می شوند. درک این گردش کار روشن می کند که چرا هر دو مؤلفه ضروری هستند و چگونه سیستم به عنوان یک کل عمل می کند.

1. بارگیری و ارسال - پایه های پالت در روزنه های پالت وارد می شوند. شاخه های تودرتو (در صورت نصب) برداشته و ذخیره می شوند. پالت بارگذاری شده روی پاهای خود با فاصله چنگال در زیر آن قرار می گیرد و برای جابجایی با لیفتراک یا جک پالت آماده است.
2. جابجایی و قفسه بندی در انبار - پالت با پا در انبار بر روی تجهیزات جابجایی حرکت می کند، در قفسه بندی یا روی زمین قرار می گیرد و بار را در طول دوره ذخیره سازی نگه می دارد.
3. تحویل به مشتری - پالت بارگیری شده حمل و تحویل می شود. در محل مشتری، کالا از پالت تخلیه می شود.
4. آماده سازی بازگشت - پاهای پالت‌های خالی را برداشته و شاخه‌های تودرتو در جای خود قرار می‌دهند (یا در صورتی که سیستم برای این کار طراحی شده باشد، پاها در آن جا گذاشته می‌شوند و پالت‌ها تو در تو قرار می‌گیرند). پالت های خالی برای بازگشت به طور فشرده روی هم چیده می شوند.
5. حمل و نقل و ذخیره سازی برگشت - پالت‌های خالی تو در تو فضای کمتری برای تریلر و انبار اشغال می‌کنند و هزینه‌های لجستیک بازگشت را کاهش می‌دهند.
6. تمیز کردن و راه اندازی مجدد - پالت‌ها، پایه‌ها و شاخه‌های برگشتی شسته می‌شوند، از نظر آسیب بررسی می‌شوند و برای چرخه خروجی بعدی دوباره مونتاژ می‌شوند.

این چرخه نشان می‌دهد که هر دو جزء جدایی‌ناپذیر یک سیستم مدیریت پالت کارآمد هستند – اگر قرار باشد بهره‌وری کامل و مزایای بهداشتی سیستم محقق شود، هیچ‌کدام اختیاری نیستند.

انتخاب پای پالت مناسب و شاخه های تودرتو

مشخصات صحیح پایه های پالت و شاخه های تودرتو مستلزم تطبیق چندین پارامتر با محیط عملیاتی و تجهیزات جابجایی است. معیارهای اصلی انتخاب عبارتند از:

الزامات ورود به ارتفاع پا و چنگال

ضخامت چنگال و ارتفاع چرخ جک های پالت و لیفتراک های مورد استفاده در تاسیسات را اندازه گیری کنید. ارتفاع پای پالت باید از حداکثر ارتفاع چنگال یا چرخ با یک حاشیه ایمن بیشتر باشد - معمولاً حداقل فاصله بین 20 تا 30 میلی متر بالاتر از بلندترین جزء که در هنگام ورود باید از زیر پالت عبور کند. مشخص کردن پایه‌هایی که خیلی کوتاه هستند باعث می‌شود که چنگال‌ها روی عرشه پالت در حین ورود رسوب کرده و باعث آسیب و مشکل در جابجایی شوند.

رتبه بندی بار

میزان بار استاتیکی و دینامیکی پاهای انتخابی باید از حداکثر بار پالت پیش‌بینی‌شده، از جمله حاشیه ایمنی تجاوز کند. اکثر تامین‌کنندگان داده‌های رتبه‌بندی بار را برای شرایط استاتیک (ذخیره‌سازی ثابت)، دینامیکی (حمل و نقل لیفتراک) و قفسه‌بندی (بارگیری نقطه متمرکز از طریق دوشاخه‌ها) ارائه می‌کنند - هر سه باید در مورد استفاده مورد نظر تأیید شوند.

سازگاری با دیافراگم

پایه های پالت و شاخه های تودرتو برای ابعاد و پروفیل های دیافراگم پالت خاص طراحی شده اند. هیچ استاندارد جهانی وجود ندارد: پایه های یک سیستم پالت لزوماً متناسب با روزنه های پالت یک سازنده دیگر نیستند. همیشه قبل از سفارش تعداد قطعات، سازگاری ابعادی با عرشه پالت خاص مورد استفاده را بررسی کنید.

محدوده دما

محدوده دمای عملیاتی پلیمر انتخابی را بررسی کنید. پایه های استاندارد HDPE و PP برای دماهای تقریباً تقریباً مناسب هستند -30 درجه سانتی گراد to 60°C ، اکثر کاربردهای ذخیره سازی سرد و توزیع محیطی را پوشش می دهد. کاربردهای با دمای بالا (به عنوان مثال، مناطق پس از شستشو یا مناطق تولید گرم شده) ممکن است به مواد تخصصی نیاز داشته باشند.

مشکلات رایج و نحوه اجتناب از آنها

پایه های پالت و سیستم های پلاگین تودرتو زمانی قابل اعتماد هستند که به درستی مشخص و نگهداری شوند، اما اگر عوامل کلیدی نادیده گرفته شوند، ممکن است چندین مشکل عملیاتی رایج ایجاد شود:

• ترک خوردن پا در اثر اضافه بار - ناشی از تجاوز از ظرفیت بار نامی، معمولاً زمانی که محصولات سنگین‌تر بر روی سیستمی که برای وزن‌های سبک‌تر مشخص شده است، بارگیری می‌شوند. با ارتقا به پاهایی با درجه بارگذاری بالاتر یا توزیع مجدد بار در موقعیت‌های اضافی پا حل کنید.
• پاها به طور ایمن در دیافراگم حفظ نمی شوند - زمانی رخ می دهد که پاها فرسوده شوند یا دیافراگم پالت با گذشت زمان تغییر شکل دهند و درگیری متناسب با فشار را کاهش دهد. پاها و دیافراگم ها را به طور منظم بازرسی کنید. برای جلوگیری از افتادن پاها در حین جابجایی، قطعات فرسوده را به سرعت تعویض کنید.
• پریزهای تودرتو در طول عملیات گم شده اند - دوشاخه هایی که برای بارگیری برداشته می شوند، غالباً اشتباه قرار می گیرند. زمانی که شمع ها روی پالت ها نصب نشده اند، یک مکان ذخیره سازی تعریف شده را پیاده سازی کنید و موجودی پلاگین را در ممیزی های معمول استخر پالت بگنجانید.
• تردی ناشی از قرار گرفتن در معرض مواد شیمیایی - استفاده از مواد شوینده ناسازگار با HDPE یا PP باعث فرورفتگی سطح و در نهایت خرابی ساختاری می شود. بررسی سازگاری مواد شیمیایی تمیز کردن سالانه، به ویژه هنگامی که پروتکل های تمیز کردن تاسیسات تغییر می کنند.
• ارتفاع نادرست پا باعث رسوب چنگال می شود - معمولاً زمانی اتفاق می‌افتد که یک مرکز تجهیزات حمل و نقل را تغییر می‌دهد (به عنوان مثال، یک مدل جک پالت جدید با چرخ‌های بزرگ‌تر) بدون ارزیابی مجدد الزامات ارتفاع پا. هر زمان که تجهیزات حمل و نقل تغییر کرد، مشخصات ارتفاع پا را مرور کنید.
